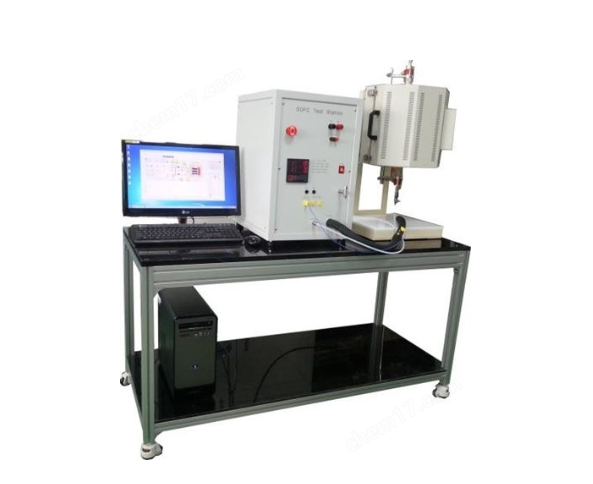

燃料电池测试台的工作原理与测试流程

　　燃料电池测试台是用于对燃料电池进行性能评估和测试的重要设备，能够在不同的工作条件下测试燃料电池的电气特性、效率、耐久性和可靠性。其工作原理和测试流程涉及多个环节，以下是其工作原理和常见的测试流程的详细说明。

　　一、工作原理

　　燃料电池测试台的工作原理主要是通过控制和监测燃料电池工作状态下的各种参数，如电压、电流、功率、温度、气体流量、压力等，来评估燃料电池的性能。通过给燃料电池提供氢气和空气，并调节它们的流量和压力，模拟燃料电池的运行环境，同时记录电池的输出特性。为了更好地评估燃料电池的性能，还包括温控系统、气体供应系统、电气测量系统等。

　　二、测试流程

　　1、准备阶段：

　　设备连接：首先，将燃料电池堆与燃料电池测试台进行连接。确保氢气和空气的供应管路、气体流量计、电气连接、温控设备等都已正确连接。

　　参数设定：通常具有操作界面，用户可以通过它设定测试条件，如氢气流量、空气流量、工作电压、电流密度等。还需要设定测试的时间、工作温度范围等。

　　2、启用系统：

　　气体供应：测试开始前，需要确保氢气和空气的供应稳定。氢气供应系统通过调节阀控制氢气的流量，空气系统同样会根据设定提供足够的氧气。在启用过程中，测试台会监控气体压力、流量、温度等指标，确保供气稳定。

　　温度调控：燃料电池在工作时会产生热量，因此需要通过冷却系统进行温度调控。配备温控设备，用以维持燃料电池工作在设定的温度范围内。

　　3、性能测试：

　　开路电压测试：首先进行开路电压（OCV）测试，即在无负载的情况下，测量燃料电池堆的电压。这个测试有助于了解燃料电池在理想状态下的性能。

　　负载测试：通过在燃料电池的输出端加上不同的负载，会实时记录输出电压、电流和功率等参数。负载测试通常会包括不同的电流密度测试，以评估燃料电池在不同工作条件下的效率。

　　极化曲线测试：通过记录燃料电池在不同电流密度下的电压变化，生成极化曲线。极化曲线能够帮助评估燃料电池的电流输出和电压损失，以及识别效率损失的来源。

　　能量效率测试：根据燃料电池的输入功率和输出功率，计算电池的能量转换效率。这个指标对于评价燃料电池的性能至关重要。

　　4、耐久性与稳定性测试：

　　长期运行测试：通过长时间稳定运行测试，观察燃料电池在长期工作中的衰减情况。测试台会监控电池堆的电压、电流等参数，评估电池堆的耐久性，及时发现性能衰退或故障。

　　周期性负荷测试：通过模拟燃料电池在实际应用中的负载变化，进行周期性负荷测试，了解电池堆的响应时间、稳定性以及性能的持久性。

　　燃料电池测试台的工作原理与测试流程涵盖了从准备阶段到性能评估、长期耐久性测试再到数据分析和安全监控的各个环节。通过系统的测试流程，测试人员能够全面评估燃料电池的各项性能指标，帮助研究人员或工程师优化燃料电池设计、提升性能，确保燃料电池在实际应用中的可靠性和稳定性。
